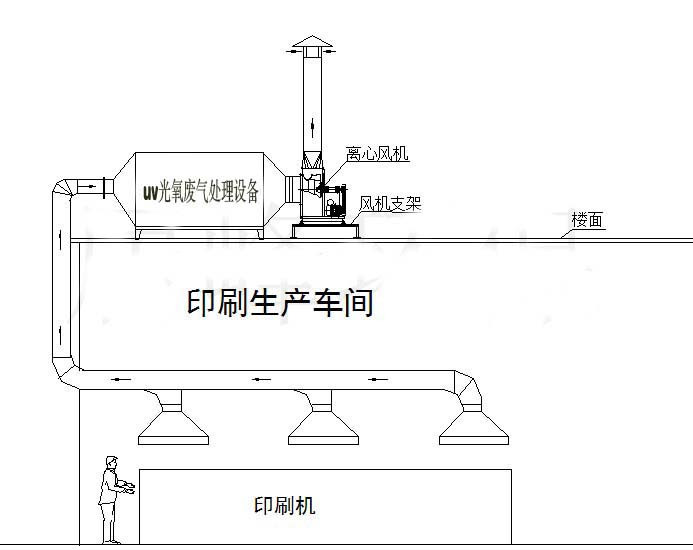

印刷廠廢氣處理工藝流程圖印刷油墨廢氣工藝說明：

有機廢氣產生于印刷、上膠涼干揮發過程，液態漆油在氣壓作用下形成揮發三苯等有機危害物，濃度較高，有機廢氣經集氣罩收集，通過風機引力進入UV光解催化廢氣組合設備，有機氣體進入UV光解催化高能UV紫外線光束及臭氧對惡臭氣體進行協同分解氧化反應,使惡臭氣體物質其降解化成低分子化合物、水和二氧化碳，然后進入活性炭吸附器進行吸附處理，最后通過排風管外排風管高空排放。該法凈化效率可達90％以上，大大改善了大氣環境。

工藝流程說明

印刷廢氣在印刷過程中，通過機器加熱產生的有機廢氣，加熱過程中熱氣往外排出，通過管道收集，匯總到光催化氧化設備中，利用特制的高能高臭氧UV紫外線光束照射廢氣裂解工業廢氣如：苯、甲苯、二甲苯、三甲胺、甲硫氫、甲硫醇、甲硫醚、乙酸丁酯、乙酸乙酯、二甲二硫、苯乙烯的分子結構，使有機或無機高分子惡臭化合物在高能紫外線光束照射下，降解轉變成低分子化合物，如CO2、H2O等。利用高能高臭氧UV紫外線光束分解空氣中的氧分子產生游離氧，即活性氧，因游離氧所攜正負電子不平衡所以需與氧分子結合，進而產生臭氧。 UV＋O2→O-+O＊(活性氧)O+O2→O3(臭氧),眾所周知臭氧對有機物具有極強的氧化作用，對工業廢氣及其它刺激性異味有立竿見影的清除效果。工業廢氣利用排風設備輸入到凈化設備后，凈化設備運用高能UV紫外線光束及臭氧對工業廢氣進行協同分解氧化反應，使工業廢氣降解轉化成低分子化合物、水和二氧化碳，再通過排風管道排出室外。

設備工作原理：1、利用高能高臭氧紫外線光束分解空氣中的氧分子產生游離氧，即活性氧，因游離氧所攜正負電子不平衡所以需與氧分子結合，進而產生臭氧。UV+O2→O-+O*（活性氧)O+O2→O3（臭氧），眾所周知臭氧對有機物具有極強的氧化作用，對有機氣體及其它刺激性異味有立竿見影的清除效果。有機性氣體利用排風設備輸入到本凈化設備后，運用高能紫外線光束及臭氧對有機（異味）氣體進行協同分解氧化反應，使有機氣體物質其降解轉化成低分子化合物，水和二氧化碳，再通過排風管道排出室外。2、催化劑（二氧化鈦）在受到紫外線光照射時生成化學活潑性很強的超氧化物陰離子自由基和氫氧自由基，攻擊有機物，達到降解有機物的作用。二氧化鈦屬于非溶出型材料，在徹底分解有機污染物和殺菌的同時，自身不分解、不溶出，光催化作用持久，并且有持久的殺菌、降解污染物效果。
